L’innovation durable propulse l’architecture… avec Super Spacer®
Pour le Groupe Bjarke Ingels (BIG) de renommée internationale, le futur de la construction durable engage de multiples réponses et approches novatrices.
Publi-Information
À l’instar de deux récents projets emblématiques conçus par les célèbres architectes danois n’hésitant pas à habiller leur nouveau siège social en béton bas carbone dans la zone portuaire de Copenhague, ou en bois composite lamellé-croisé pour le Skypark Business Center à l’aéroport de Luxembourg-Findel. Outre les exigences élevées en matière de durabilité, d’efficacité énergétique et de respect environnemental, ces deux réalisations possèdent un autre point commun : des vitrages isolants intégrant les intercalaires Super Spacer®.
© WEIDart.lu - À l’aéroport de Luxembourg-Findel, également conçu par BIG, le Skypark Business Centre South s’étire en une audacieuse façade sinusoïdale de bois et verre habilement mêlés
Le warm edge flexible au cœur de deux récents projets de BIG
À Copenhague, l’ancienne zone portuaire de Nordhavn, depuis plusieurs années, se métamorphose en un quartier durable, véritable terrain d’expérimentation des technologies vertes. Pourtant, lorsque BIG dévoile les premiers plans de son nouveau siège social à la pointe portuaire de Sundmolenpier, la ville décline le projet, rejetant l’approche architecturale de ce monolithe en béton de 27 m de haut, le considérant trop éloigné du modèle écologique qu‘ambitionne représenter la ville avec un objectif de neutralité carbone d’ici 2050.
Depuis 2017 déjà, date à laquelle émergeaient les premiers plans de leur bâtiment, les architectes l’inscrivaient dans un concept de durabilité et de meilleur bilan carbone possible, aspirant à la certification DGNB Gold, incluant un béton réduit pour près de 70 % en CO2. Pour les équipes de BIG, il eût été plus difficile de résoudre les problèmes de corrosion et d’humidité avec une structure en bois dans ce contexte industrialo-portuaire faisant face aux agressions salines d’un climat marin particulièrement rude.
Parfaitement ancré à la superficie restreinte du terrain, l’édifice trapézoïdal adapte et optimise l’espace totalisant 4 800 m2 de bureaux, les sept demi-étages descendant en cascade, et dont le savant décalage désoriente la vision spatiale en une dynamique visuelle aléatoire particulièrement réussie. À l’intérieur, les colonnes centrales en pierre naturelle, granit nordique et marbre italien, soutiennent en force les étages, les escaliers empilant organiquement les différents niveaux.
Le vitrage isolant haute performance combine isolation thermique, protection solaire et transmission lumineuse
Eiler Thomsen Alufacader s’est chargé de la fabrication des murs-rideaux de la façade et des traverses et montants en aluminium brut extrudé. De son côté, Glaseksperten A/S a fourni les quelque 500 unités de triple vitrage de 500 à 2 879 mm de haut, ainsi que les portes coupe-feu en verre et portes coulissantes tout verre de 3 m de haut.
Le choix s’est porté sur le Pilkington Suncool 70/40 concernant le vitrage isolant, dont le verre à couche très performant s’allie à une excellente isolation thermique, ainsi qu’à une protection solaire et une transmission lumineuse élevées. Louise Præstholm, directrice marketing de Glaseksperten, explique par ailleurs pourquoi le Super Spacer® T-Spacer™ Premium Plus d’Edgetech/Quanex s’est avéré l‘intercalaire warm edge idéal : « Grâce à son caractère flexible et sans métal, Super Spacer se révèle très efficace dans la production par la simplicité de son installation, et limite donc le recours aux opérations manuelles. Sa flexibilité structurelle permet en outre un ajustement précis lors de l’assemblage, réduisant ainsi les charges exercées sur le verre. Enfin et surtout, Super Spacer® contribue à l’efficience énergétique et à la durabilité du produit final en améliorant les performances thermiques et minimisant la condensation ».
L’audacieuse construction hybride bois et verre du Skypark Business Center South
À l’aéroport de Luxembourg-Findel, également conçu par Bjarke Ingels Group, le Skypark Business Centre South oppose au minimalisme brut du siège social de BIG, la majestueuse noblesse de l’une des plus grandes constructions en bois d’Europe.
Modèle d’économie circulaire et bâtiment durable exemplaire, le Skypark Business Centre South élève deux bâtiments de trois étages serpentant en une élégante ligne sinusoïdale de 365 m, optimisant la surface utilisable tout en créant le mouvement d‘une astucieuse géométrie en autant de patios lumineusement exposés se reliant les uns aux autres jusqu’au terminal 1.
La structure supérieure orientée à 180° accueille la superposition de terrasses végétales en un biotope propice à à générer un microclimat favorable à l’amélioration de la qualité de l’air dans le bâtiment.
Réalisé avec une façade double peau à haute performance énergétique, le Skypark déroule l’arabesque de ses éléments tout verre transparents et opaques, en une efficace barrière acoustique et climatique (vent, intempéries). À l’intérieur, les poutres traversantes et le triple vitrage assurent l’isolation thermique et la protection solaire avec des stores à commande individuelle intégrés entre les verres. L’arrondi de l’ensemble du bâtiment et le verre structurel captent en toute transparence et légèreté, du rez-de-chaussée jusqu‘aux étages supérieurs, la fluidité de l’horizon depuis le cœur de l’aéroport.
Les vitrages isolants cintrés, concaves et convexes épousant les courbes de la façade ont été fabriqués par le transformateur de verre Finiglas (Münsterland), à la demande du façadier Kyotec Luxembourg. Ici, chaque angle se compose de quatre vitrages de 2 999 x 4 861 mm et d’un rayon de 7 698 mm. Le délicat montage des unités bombées sous débord de 2 602 mm, s’est vu attribué à l‘expert Heavydrive qui s’est rendu sur place avec son système d’aspiration sous vide VSG 1300 KR et de contrepoids Konter 3000.
Seul un triple vitrage avec couches de protection thermique et solaire spécifiques pouvait répondre aux performances requises (valeur Ug inférieure à 0,5 W/m2K). Et c’est le verre structurel Guardian Ultra Clear qui s’est imposé, composé de verre de sécurité feuilleté 13,52 mm, incluant protection solaire sur la face exposée aux intempéries, isolation thermique avec une épaisseur de 6 mm pour le vitrage central, ainsi qu’un verre feuilleté de sécurité de 17,52 mm d’épaisseur en partie avec un film PVB pour une isolation phonique performante.
© WEIDart.lu - Les vitrages isolants cintrés, concaves et convexes épousent les courbes formant la façade double peau de l’édifice pour une protection solaire, acoustique et transmission lumineuse optimales
Super Spacer®, des atouts combinés entre productivité et performance du vitrage isolant
Chacune des 160 unités environ de triple vitrage isolant bombé livrées au Luxembourg par Finiglas, pèse plus de 1 300 kg. Un véritable défi technique : « Les exigences particulièrement élevées en matière de faisabilité et de manipulation pour ce chantier nous ont engagé à nous adapter. Pour assembler 130 unités avec la plus extrême précision, nous avons pris en charge individuellement cinq éléments verriers, qui suspendus à la grue pesaient chacun jusqu’à 600 kg. Nous avons dû concevoir des outils et organiser un dispositif sur mesure face à l’importance du poids et des dimensions », souligne Mirko Heeringa.
Côté intercalaire, Finiglas a sélectionné le “Super Spacer® TriSeal™ Flex noir” 16 mm d’Edgetech/Quanex. « Le Flex présente pour nous de conséquents avantages au cours de la production du vitrage isolant », indique Mirko Heeringa ; « Il fait partie des plus résistants de la gamme Super Spacer® que nous utilisons habituellement, et nous apprécions sa stabilité et précision lors de la mise en place des deuxième et troisième verre ». Christoph Rubel, directeur technique chez Edgetech Europe GmbH à Heinsberg, souligne les propriétés du Super Spacer® pour le vitrage isolant : « Les impacts du vent et des variations climatiques s’accordent très bien à un espace de 16 mm entre les verres. Ici, la flexibilité et la résilience d’un intercalaire en mousse de silicone structurelle comme le Super Spacer® TriSeal™ prend tout son sens. L’élasticité du silicone maintient dans son intégrité le joint périphérique, garant ainsi de l‘efficacité énergétique et de la durabilité du vitrage isolant ».

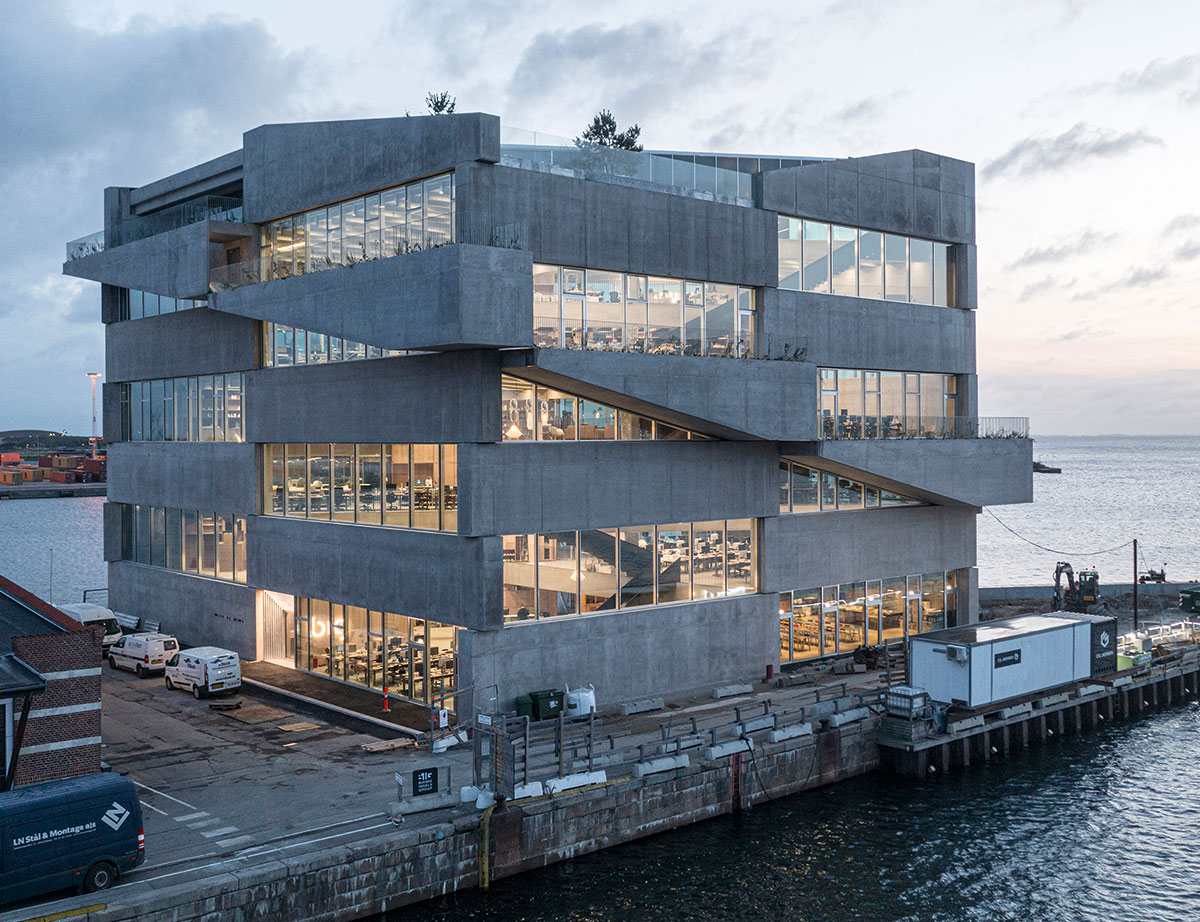

Photo ouverture © Rasmus Hjortshøj - Art brut à part entière pour le siège de BIG à Nordhavn à la pointe du Sundmolenpier à Copenhague, où les quatre étages dessinent ici une façade puriste mariant le verre et le Super Spacer® T-Spacer™ Premium Plus d’Edgetech à un béton à très faible teneur en CO2
