Centres d'usinage à 5 axes
![Centres d'usinage à 5 axes](https://staticb3.verre-menuiserie.com/scaled/983/755/1/2018/02/19/140838/images/vma/2008/10/www_images_elumatec-219.jpg)
Document" />

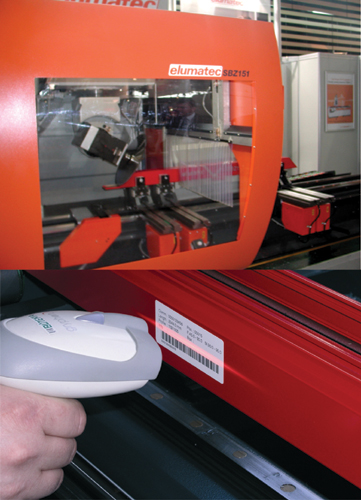

Les centres à 5 axes SBZ 150 et 151 d’elumatec, dédiés à l’usinage des profilés aluminium et acier, se différencient principalement au niveau de la programmation et des magasins d’outils. Le SBZ 150 dispose d’une commande FerroControl de type PC industriel, d’un magasin à 8 emplacements d’outils standards et de 3 emplacements d’outils spécifiques (scie, renvoi d’angle et tête de fraisage). Le SBZ 151 est équipé d’une commande numérique NUM Axium et d’un magasin à 20 outils, avec un changeur permettant le changement automatique de 13 outils standards et de 7 outils spécifiques. La broche atteint une vitesse de rotation allant jusqu’à 21 000 min-1 pour le SBZ 150 et 24 000 min-1 pour le SBZ 151, pour des avances travail jusqu’à 5 000 mm/min. Le centre est livré en série pour différentes longueurs de profilés allant de 6 000 mm à 12 000 mm. Pour fluidifier la production automatisée, elumatec, via sa filiale informatique Elusoft, propose un post-processeur ncx qui sert d’interface entre la conception et la réalisation. Le transfert des données géométriques s’effectue simplement à partir de l’ordinateur servant à la conception vers le post-processeur ncx, qui les transforme alors en données compatibles avec l’ordinateur installé sur le centre d’usinage. La combinaison du post-processeur ncx et du logiciel elucad du fabricant permet au concepteur de convertir les données issues des programmes standards CAD sous format DXF, de réaliser des constructions atypiques et de transmettre ensuite les données au post-processeur ncx. elumatec France S.A.S.
